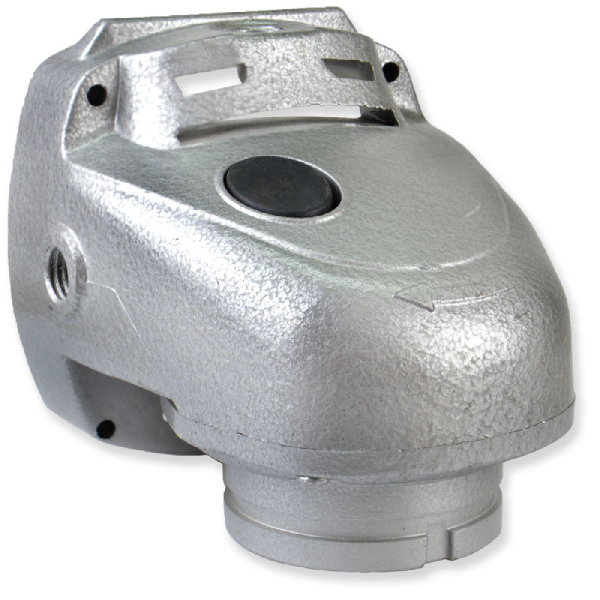

Корпус редуктора для УШМ (болгарки) DWT WS-230 DS, WS-230 TT, WS-230 DL

Описание

Купите Корпус редуктора для болгарки DWT WS-230 DL, WS-230 DS, WS-230 TT по отличной цене 355 грн. и надежного качества с доставкой в любую точку Украины. Заказы через сайт принимаются в любой день недели круглосуточно.

Характеристики

Тип детали: Корпус редуктора
Тип инструмента: УШМ (Болгарка)
Тип болгарки (Ø диска): УШМ-180, УШМ-230
Бренд: DWT
Габаритные размеры корпуса (ДхШхВ): 127х110х110 мм
Стыковочная плосткость с пластиковым корпусом: 107х107 мм
Межосевое расстояние крепежных отверстий корпуса редуктора: 78х78 мм
Посадка подшипника ротора: Ø 32 мм
Посадочный диаметр втулки/подшипника вала шпинделя: Ø 16 мм
Посадка подшипника вала шпинделя: Ø 35 мм
Отверстие штифта блокировки шпинделя: Ø 6 мм
Отверстия крепления доп. рукоятки: 3
Габаритные размеры фланца крышки (ДхШхВ): 95х90х25 мм
Класс: аналог
Комплектация: Корпус
Крышка корпуса
Винт крышки корпуса
Механизм блокировки вала шпинделя (в сборе / установлен)
Меднографитовая втулка в комплект не входит
(рекомендуется добавить к заказу)
Страна производства (*ТМ): Китай
Посадочная шейка защитного кожуха: Ø 64 мм
Вес: 595 г
Межосевое расстояние крепежных отверстий крышки: 60х60 мм
Применяемость: DWT WS-230 DL (каталог всех деталей модели)
DWT WS-230 DS (каталог всех деталей модели)
DWT WS-230 TT (каталог всех деталей модели)
Также может применяться к другому электроинструменту
Сличайте размеры по чертежу (последнее фото)!
Материал: алюминиевое литьё (под давлением)
Схема деталей инструмента: Скачать схему DWT WS-230 TT
Номер детали в оригинальной схеме: 10 (A1-0173/01) Gear housing cover
18 (A1-0173/02) Gear housing
21 (A1-0187/03) Brake spring
22 (A1-0187/12) Brake pin
Внимание: ♺: *Деталь может несущественно отличаться от представленной на сайте (фото, допуск по размерам)., *Комплект поставки (от партии к партии), может разниться...
