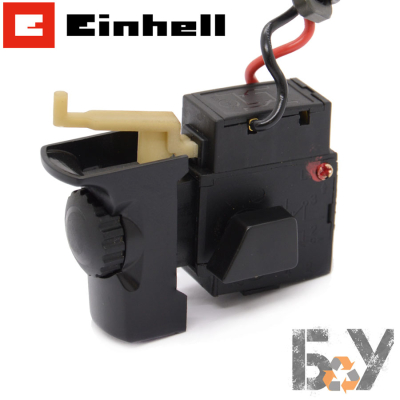

Кнопка пуска дрели – основной орган управления, запускающий и останавливающий работу инструмента нажатием, а у большинства современных моделей, также позволяет регулировать частоту вращения силой нажатия и смену направление вращения через блок реверса. Коммутируя на себе всю цепь дрели, кнопки подверженные перегрузкам, а также попаданию вовнутрь пыли и других инородных веществ, чем склонны к скорому выходу из строя.
При дефектовке неисправностей в дрели, диагностировать выход из строя кнопки пуска достаточно просто при помощи тестера, проверяя цепь кнопки при нажатом и выключенном состоянии, а также перемыкающий блок реверса по диагонали (цвета проводов служат подсказкой). Зачастую, причиной поломки кнопки пуска, служат испорченные контактные группы. В следствии окисления (попадания влаги и пыли), качество контактов ухудшается, а со временем это приводит к перегреву, вплоть до выгорания контактной группы. Зачастую достаточно будет разобрать кнопку или блок пуска (поддев фиксаторы пластикового корпуса) и отчистить контакты (спиртом или наждачным полотном, при более серьезных дефектах), что восстановит работоспособность кнопки или блока реверса.
Стоит принять возможность полного разрушения кнопки при разборе или утраты мелких деталей механизма или сложностей в сборке в обратном порядке :), а также временность восстановительных мер и быть готовым к приобретению новой.
Блок реверса, в большинстве случаев отдельный узел, который входит в комплект кнопки пуска. Он фиксируется на корпусе через пластиковые штифты. Существуют два наиболее распространенных типа переключателя: «флажковый» и «ползунковый». Устройство позволяет менять последовательность подключения угольных щеток и статора, тем самым меняя полярность питания двигателя, что приводит к смене направления ◄ вращения ►. Технически это реализовано «перемычкой», которая механически замыкает нужные пары контактов переключателя.
Кнопка пуска расположена в отдельном пластиковом корпусе. Внутри текстолитовая плата по микропленочной технологии для достижения компактных размеров, залитой изолирующим компонентом (платы необслуживаемые).
Для плавной регулировки оборотов силой нажатия клавиши (курка), реализованный через симистор. Симисторный регулятор, обеспечивает высокочастотное замыкание и размыкание цепи (пуская ток через нагрузку), чем позволяет менять напряжение для питания двигателя. Полностью нажатая клавиша не меняет напряжения, позволяя инструменту работать при номинальных характеристиках, тогда как частично нажатая клавиша, импульсами высокой частоты, кратковременно замыкает цепь, и чем больше нажата клавиша, тем дольше замкнута цепь в течении одного импульса.
Механическая предустановка максимального хода клавиши, для ограничения максимальных оборотов. Функция реализована через штифт, длина которого регулируется пластиковым диском в торце клавиши. Для удобства при продолжительных работах, в кнопках предусмотрена фиксация нажатого положения боковой кнопкой. Боковая кнопка, механически удерживает возвратное действие клавиши через паз в направляющей.
Изначально, стоит рассматривать вариант приобретения оригинальной кнопки от производителя. Если это целесообразно ценовой политикой дрели, стоимостью кнопки, общим состоянием инструмента, а главное Вашим умением разделять продукцию поднебесной на классы и понимания соотношения «цена-качество». В большинстве случаев, разумнее приобрести аналогичную продукцию высокого качества, сохранив бюджет и время на поиски и логистику.
При выборе кнопки, изначально необходимо искать по применяемости к конкретной модели. Если таковых нет возможности найти, то можно сделать подбор по размерам и характеристикам. В размерах важны параметры самого корпуса, а также расположение, форма и диаметр/размеры кнопки блокировки. Также важны параметры клавиши, т.е. ширина и высота. Не стоит забывать о блоке реверса и типе переключателя. Блок съемный и в некоторых случаях, без возможности альтернативы и работоспособном блоке «старой» кнопки, его можно заменить. Если подбор будет осуществлен не основательно, не исключено, что придется адаптировать («дорабатывать напильником» :) ) корпус дрели к корпусу кнопки или наоборот, что на мой взгляд неприемлемо, если есть альтернатива. Зачастую, приходится снова тратить время на поиски подходящей детали и на транспортировку, включая расходы. Каждая кнопка (и все запчасти вообще) в магазине Detals.tools, имеют изображение-чертеж, внимательно сличайте размеры!
Помимо размеров, кнопки рассчитанные на определенную силу тока, ограниченную производителем. Маркировка и характеристики на странице товара, дают понять на предел силы тока (А) для напряжения 250 и 125 V. Силу тока необходимую для дрели, несложно высчитать по формуле: I=P/(U×cosφ) (P - электрическая мощность нагрузки, Вт; U - фактическое напряжение в сети, В; cosφ - коэффициент мощности) Если совсем проще, то достаточно мощность двигателя дрели поделить на напряжение сети (пример: 850 Вт / 220 В = 3,86 А, т.е. кнопки на 6 А более чем достаточно)
При замене кнопки, рекомендуем отключать по одному проводу и переподключать в новою, так вероятность ошибки минимизируется (сличив схемы подключения на корпусе обеих кнопок. Как правило, схема подключение и маркировка контактов обозначена на корпусах всех кнопок. Быстросъёмные разъёмы для проводов надежно и удобно коммутируют цепь. Для извлечения провода, достаточно иглой нажать в соседнее отверстие, чем скоба будет отодвинута, освободив провод. Устанавливается проще, провод протолкнёт пружину самостоятельно.
Принцип подключения кнопки пуска с блоком реверса: питание приходит на кнопку пуска (фиксируется клеммами на винтах), ┤├ обозначения контактов конденсатора (один контакт смежный с питанием), остальные два свободные контакта - обмотки статора (по одному контакту двух обмоток, т.е. провода одного цвета). Каждой из сторон блока реверса, происходит коммутация одним проводом с блоком щеткой, а вторым с обмоткой статора, соответственно на второй стороне также (провода маркируются цветами, на блоке схема подключения, а попросту говоря – подключение «крест на крест»).
Подключение кнопки без реверса проще: питание приходит на кнопку пуска (фиксируется клеммами на винтах) Кнопка запитывает через провода обе обмотки статора (подсказкой служит длина проводов и цвет). Статор в свою очередь, свободными проводами обмоток коммутируется с блоком щеток.
При сборке убедитесь, что все провода заняли свои посадочные места и не будут пережаты корпусом или контактировать с подвижными деталями и не будут повреждены. Также стоит провести дефектовку остальных узлов и запчастей, ставших доступными после разборки дрели, и заменить при необходимости, не дожидаясь весомых последствий:
